ZL3000レーザーマーカー
3機種をラインナップ

お問い合わせフォーム

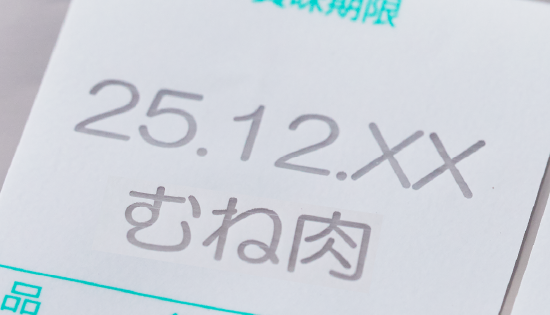

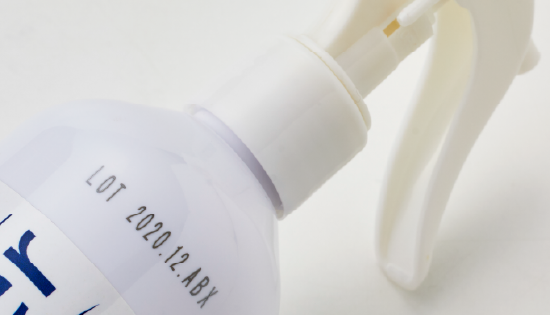

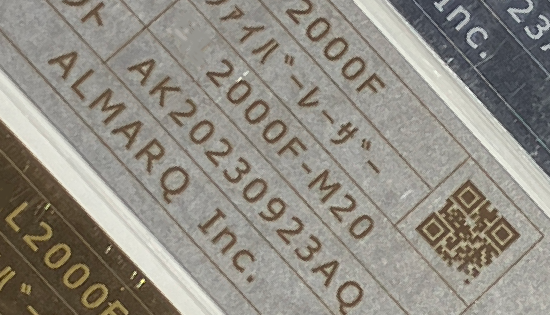

印字材質適合表

	UVレーザー（ZL3000U・UE）	MOPA Fiberレーザー（ZL3000F）	CO2レーザー（ZL3000C）
樹脂	◎	〇	〇
アルミ	◎	◎	ｘ
ステンレス	◎	◎	ｘ
鉄	◎	◎	ｘ
ガラス	〇	ｘ	◎
紙	◎	△	◎
木材	ｘ	ｘ	◎
ゴム	◎	◎	〇

※ 上記の判定（◎、○、△、×）は、印字対象物の個体差、添加剤および設定条件により異なるため、代表例として参考にしてください。

レーザー
の3つの特長

高速印字

従来比1.6倍の最高スキャン速度8000mm/sを実現しました。これにより、短時間で大量の印字作業が可能となります。高速印字は、製造ラインやパッケージングラインの生産能力を大幅に向上させます。

広い印字エリア

最大で縦横330mmの広範囲に印字できるため、さまざまなサイズや形状の製品に対応可能です。広範囲にわたって複数の項目や大きなデザインを一度に印字することができます

高出力＆MOPA

UVレーザーで高出力を実現し、1台でエンボス印字やダメージレス印字を可能にします。ファイバーレーザはMOPA方式を採用しており、短パルスから長パルスまで幅広くパルス幅の調整が可能なため、さまざまな材質に対応できます。

製品仕様

	ZL3000U	ZL3000UE	ZL3000F	ZL3000C
印字方式	XY 2軸ガルバノスキャナ方式
印字レーザー種類	UVレーザークラス4		MOPAファイバーレーザークラス4	CO2レーザークラス4
印字レーザー波長	355nm		1064nm	10.6μm
印字レーザー出力	4.5W		20W	30W
印字範囲(mm)	150×150(330×330)	110×110	150×150(330×330)	110×110
ワークディスタンス(mm)	223	20	223	95
スキャンスピード（最大）	≦8000mm/s			≦10000mm/s
マーキング種類文字種類	英大小文字/数字/記号/ひらがな/カタカナ/漢字
マーキング種類フォント	True Typeフォント/その他オリジナルフォント
マーキング種類バーコード	CODE39/CODE128/JAN/ITF/UPCなど
マーキング種類２次元コード	QRコード/マイクロQRコード/データマトリックス
マーキング種類画像・CAD	BMP/JPG/PNG/AL/PLT/GIF/TGA/TIF/DXF/DSTなど
通信インターフェース	UBS2.0/Ethernet/RS-232C
インターフェース	入出力端子台入出力 MILコネクタ(MIL 40ピン) エンコーダ MILコネクタ(MIL 34ピン) RS232C シリアル通信コネクタ(D-sub 9ピン(オス)) コンソールコネクタ(D-sub 9ピン(メス)) LANコネクタ
対応OS	Microsoft Windows 10/11
冷却方式	強制空冷
電源電圧	AC100V/200V(AC85～264V)、50/60Hz
消費電力	<200W		<150W	<750W
保護構造	－		IP64
環境性能使用温度	10～35℃		0～40℃
環境性能使用湿度	10～80%RH(結露がない状態)
環境性能保管温度	ー10～60℃(結露がない状態)
環境性能保管湿度	10～95%RH(結露がない状態)
重量(Kg) ヘッド部	－	14.2Kg	8Kg	20.8Kg
重量(Kg) コントローラー本体部	7.6Kg		14Kg	20.8Kg
重量(Kg) ケーブル(ヘッド、コントローラー間)	1.2Kg			20.8Kg
サイズ(mm) ヘッド部	146×441×168mm	271×330×180mm	155×486×136mm	180×230×653mm
サイズ(mm) コントローラー部	245×306×205mm		281×457×198mm	180×230×653mm
